  产品名称: ZZYP自力式调节阀
  产品型号: ZZYP


  咨询电话:021-24282160 李工
 相关产品
 自力式电控温度调节阀
 指挥器操作自力式压力调节阀
 V230Y自力式压力调节阀
 自力式差、微压调节阀


ZZYP自力式调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。ZZYP自力式调节阀具有测量、执行、控制的综合功能。可用在无气、无电的场所。ZZYP自力式调节阀广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。

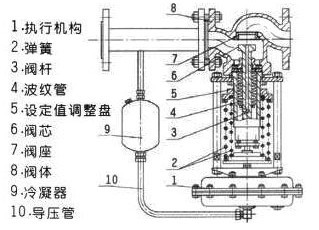

ZZYP自力式调节阀结构图:

ZZY型自力式压力调节阀技术参数及性能:
阀体部分

阀体型式: 直通铸造阀
公称通径: DN25 、32 、40 、50 、
  65 、80 、100 、200 、250、300
公称压力: PN 1.6、2.5、4.0、6.4、10Mpa
  ANSI 150、300、 600Lb
  JIS 10K、20K、30K
连接方式: 法兰 FF、RF、RTJ、等
焊接: SW、BW
法 兰 距: 符合IEC 534
阀盖形式: 标准型、加长型(散热、低温、波纹管密封)
填 料: V型聚四氟乙烯、柔性石墨填料等
密 封 垫: 金属夹石墨密封垫
执行机构: 自立式弹簧执行机构

阀内部件
阀芯型式: 单座、套筒、双座
流量特性: 等百分比、线性
内件材质: 标准材质组合及使用温度、压力范围请参阅附录

表1.可提供的用户选择
阀体 型式 直通 阀盖 型式 标准、加长型
材质 WCBWC9CF8CF8M等 材质 WCBWC9CF8CF8M
阀芯 特性 直线、等百分比、快开 填料 “V”型PTFE、 柔性石墨、波纹管
材质 304304+STL/PTFE316316+STL/PTFE
执行器 自立式弹簧执行机构
定位器 -
附件 导压管、接头

表2.主要性能参数

主要技术参数和性能指标
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程(mm) 8 10 14 20 25 40 50 60 70
公称压力(MPa) 1.6 4.0 6.4
压力调节范围(Mpa) 15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
流量特性 快开
调节精度% ±5
使用温度(℃) ≤350
1、允许泄漏量 硬密封(1/h) 单座:≤10-4阀额定容量(IV)级;双座、套筒:≤5×10-4阀额定容量(II级)
软密封(1/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
2、减压比 最大 10
最小

1.25

订货须知:产品名称与型号产品口径 ZZYP型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的ZZYP型号,请按型号直接向我厂销售部订购。感谢您访问过滤器专栏。(穆科阀业)
