  产品名称： Q44F法兰三通球阀
  产品型号： Q44F


  咨询电话：021-24282160 李工
 相关产品
 Q44F法兰三通球阀
 Q45FT型三通球阀
 Q14F三通丝口球阀


Q44F三通法兰球阀、三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

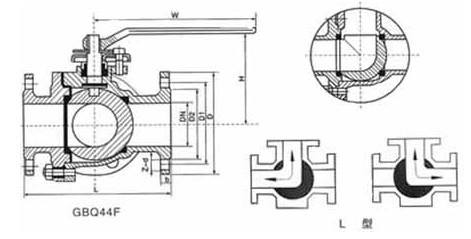

Q44F三通法兰球阀结构图：

Q44F三通球阀主要零部件材料;

零件名称
CF8系列
CF3系列
CF8M系列
CF3M系列
WCB系列
阀体
CF8
CF3
CF8M
CF3M
WCB
阀盖
CF8
CF3
CF8M
CF3M
WCB
球体
F304
F304L
F316
F316L
1Cr13
阀座
PTFE/PPL
PTFE/PPL
PTFE/PPL
PTFE/PPL
PTFE/PPL
阀杆
F304
F304L
F316
F316L
1Cr13
中法兰垫片
PTFE
PTFE
PTFE
PTFE
PTFE
阀杆轴承
PTFE
PTFE
PTFE
PTFE
PTFE
止推垫圈
304
304L
316
316L
1Cr13
填料压环
304
304L
316
316L
1Cr13
螺栓
A193-B8
A193-B8
A193-B8M
A193-B8M
35CrMoA
螺母
A194-8M
A194-8M
A194-8M
A194-8M
45
填料压盖
CF8
CF3
CF8M
CF3M
WCB
弹性挡圈
304
304
304
304
65Mn
限位块
304
304
304
304
1Cr13
手柄
WCB
WCB
WCB
WCB
WCB
防静电弹簧
304
304L
316
316L
1Cr13
适用介质
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀性介质
尿素等腐蚀性介质
水、油、蒸汽等
适用温度
PTFE -28～150℃ PPL-28～250℃

Q44F三通球阀安装尺寸:

尺寸
in
1/2
3/4
1
1-1/4
1-1/2
2
2-1/2
3
4
5
6
8
mm
15
20
25
32
40
50
65
80
100
125
150
200
L
mm
15
20
25
32
40
50
65
80
100
125
150
200
1/2L
mm
140
160
180
200
220
240
260
280
320
380
440
540
H
mm
70
80
90
100
110
120
130
140
160
190
220
270
W
mm
140
140
155
250
250
350
350
420
700
1000
1300
1800

Q44F三通球阀技术参数；

设计规范
API 6D
GB12237
压力温度等级
ANSI B16.34
GB9113
结构长度
公司标准
公司标准
法兰型式及尺寸
ANSI B16.5
JB/T79-94
对焊接端
ANSI B16.25
GB12224
检验与试验
API 598
GB13927



订货须知：产品名称与型号②产品口径③ Q44F型是否带附件，以便正确选型。热线电话：021-24282160，若已由设计单位选定的Q44F型号，请按型号直接向我厂销售部订购。感谢您访问球阀专栏。（穆科阀业）
