   首页 - 产品展厅 - 产品介绍
  产品名称: GJ41X铸铁管夹阀
  产品型号: GJ41X


  咨询电话:021-24282160 李工


GJ41X铸铁管夹阀

产品简介:

GJ41X型铸铁管夹阀适用内外受酸浸蚀的环境下,保持正常工作。杜绝内泄外漏,方便清槽工作,实践证明,它取代了不锈钢夹子,结束了采用球阀旋塞阀或其它阀门历史。其结构与工作原理同上管夹阀。

结构和工作原理:
1结构:本阀门由左右阀体,橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
2工作原理:当顺转手轮时,使大小阀杆同时带动上下闸板,压缩管套,进行关闭,反转即行开启,这样,闸板在导柱之间上下往复完成阀门开闭工作。另外,因橡胶管套承力,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。

安装及维修:
伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
1本厂生产管夹阀尺寸符合机械工业部标准,出厂前经过试验, 按规定10Kg/cm2持续5分钟无泄漏,安装时不必拆洗调整更动。
2本阀在管道上任意安装,没有介质流向限制,久时使用,如有磨损或泄漏只需将阀体拆下,调换新管套,其阀体可长期使用,经济的确实惠。

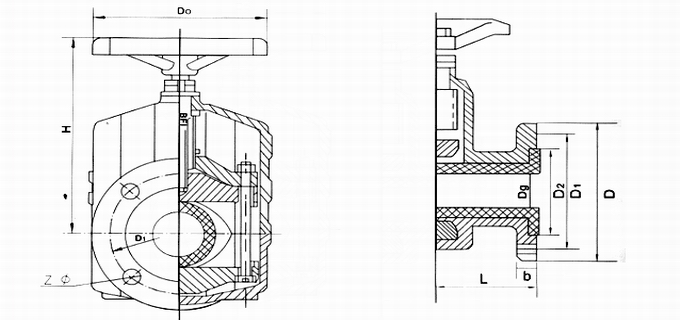

主要外形尺寸:

公称通径
主要连接尺寸及外型尺寸 Main outline dimensionsconnection dimensions
重量KG
L
D
D1
D2
b
Z-?
20
135
105
75
55
16
4-14
2.5
25
145
115
85
65
16
4-14
3
32
160
135
100
78
18
4-18
4
40
180
145
110
85
18
4-18
6
50
210
165
125
100
20
4-18
7.5
65
250
185
145
120
20
4-18
9.5
80
300
190
160
135
22
4-18
16
100
350
215
180
155
22
8-18
20
125
430
245
210
185
25
8-18
28
150
500
280
240
210
25
8-23
43
200
650
335
295
265
32
8-23
80

 GJ41X铸铁管夹阀
