  产品名称: 不锈钢法兰底阀
  产品型号: H42W


  咨询电话:021-24282160 李工

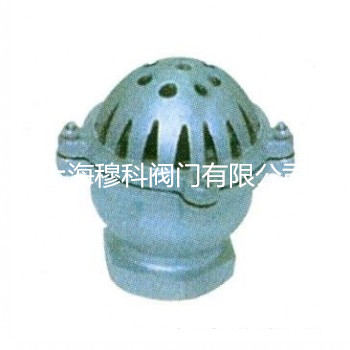

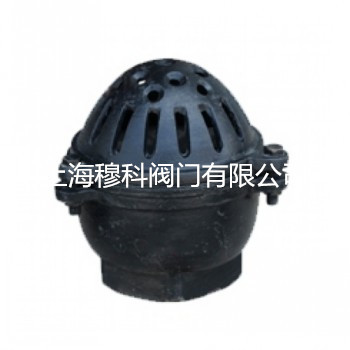

H42W不锈钢法兰底阀

概述:
本阀安装在水泵吸水管路的底端,能自动阻止流体倒流。
性能与用途:
该阀是一种节约能源的,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。
结构与原理
本阀由阀估,阀瓣,阀盖,衬套,密封圈等组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.

主要外形尺寸

型号
公称通径
DN(mm)
H
D
D1
D2
Z-d
适用介质
适用温度
H42
32
105
120
90
70
4-φ14
水、油、液体
不锈钢≤150℃
H42
40
110
130
100
80
4-φ14
水、油、液体
不锈钢≤150℃
H42
50
125
140
110
90
4-φ14
水、油、液体
不锈钢≤150℃
H42
65
150
160
130
110
4-φ14
水、油、液体
不锈钢≤150℃
H42
80
175
185
150
128
4-φ18
水、油、液体
不锈钢≤150℃
H42
100
190
205
170
148
4-φ18
水、油、液体
不锈钢≤150℃
H42
125
240
235
200
178
8-φ18
水、油、液体
不锈钢≤150℃
H42
150
280
260
225
202
8-φ18
水、油、液体
不锈钢≤150℃
H42
200
360
315
280
258
8-φ18
水、油、液体
不锈钢≤150℃
