  产品名称: Z44H快速排污阀
  产品型号: Z44H


  咨询电话:021-24282160 李工
 相关产品
 Z44H快速排污阀
 PZ44H~48H高压排污阀


一、

一、Z44H快速排污阀特点:

快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好,而且体积小,重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。

二、Z44H快速排污阀结构原理:
快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷。虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封。密封压差还应小于启闭压差,以确保开启灵活。
三、Z44H快速排污阀采用主要标准:
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力--温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。

四、Z44H快速排污阀介质:

材质:碳钢
适用介质:水,油,气,污水等

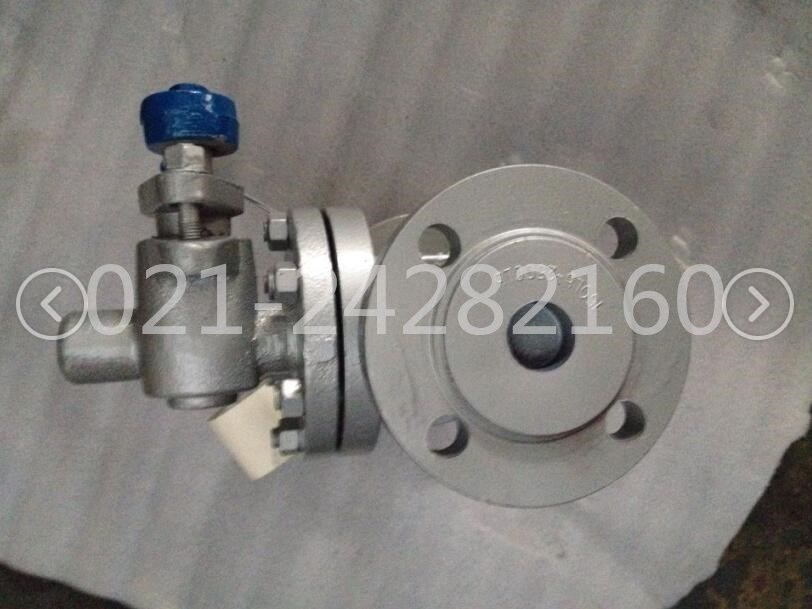

五、Z44H快速排污阀技术图片:





六、Z44H快速排污阀性能规范:

型号

公称压力 PNmm

公称通径 DNmm

尺寸mm

阀体材料

简要性能

L

D

D1

D2

D6

b

z-d

H

L0

适用介质

排污阀 Z44H-162540P48H-162540

1.6

25

160

115

85

65

-

14

4-14

160

180

英络克牌灰铸铁 球墨铸铁 碳钢

≤200 ≤250 ≤425

水蒸汽

32

180

135

100

78

-

16

4-18

180

200

40

230

145

110

85

-

16

4-18

220

220

50

250

160

125

100

-

16

4-18

230

240

65

265

180

145

120

-

18

4-18

250

280

80

280

195

160

135

-

20

8-18

280

350

100

350

215

180

155

-

20

8-18

400

500

2.5

25

160

115

85

65

-

16

4-14

160

180

32

180

135

100

78

-

18

4-18

180

200

40

230

145

110

85

-

18

4-18

220

220

50

250

160

125

100

-

20

4-18

230

240

65

265

180

145

120

-

22

8-18

250

280

80

280

195

160

135

-

22

8-18

280

350

100

350

230

190

160

-

24

8-23

400

500

4.0

25

160

115

85

65

58

16

4-14

160

180

32

180

135

100

78

66

18

4-18

180

200

40

230

145

110

85

76

18

4-18

220

220

50

250

160

125

100

88

20

4-18

230

240

65

265

180

145

120

110

22

8-18

250

280

80

280

195

160

135

121

22

8-18

280

350


特点:

快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好,而且体积小,重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。

二、Z44H快速排污阀结构原理:
快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷。虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封。密封压差还应小于启闭压差,以确保开启灵活。
三、Z44H快速排污阀采用主要标准:
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力--温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。

四、Z44H快速排污阀介质:

材质:碳钢
适用介质:水,油,气,污水等

五、Z44H快速排污阀技术图片:





六、Z44H快速排污阀性能规范:

型号

公称压力 PNmm

公称通径 DNmm

尺寸mm

阀体材料

简要性能

L

D

D1

D2

D6

b

z-d

H

L0

适用介质

排污阀 Z44H-162540P48H-162540

1.6

25

160

115

85

65

-

14

4-14

160

180

英络克牌灰铸铁 球墨铸铁 碳钢

≤200 ≤250 ≤425

水蒸汽

32

180

135

100

78

-

16

4-18

180

200

40

230

145

110

85

-

16

4-18

220

220

50

250

160

125

100

-

16

4-18

230

240

65

265

180

145

120

-

18

4-18

250

280

80

280

195

160

135

-

20

8-18

280

350

100

350

215

180

155

-

20

8-18

400

500

2.5

25

160

115

85

65

-

16

4-14

160

180

32

180

135

100

78

-

18

4-18

180

200

40

230

145

110

85

-

18

4-18

220

220

50

250

160

125

100

-

20

4-18

230

240

65

265

180

145

120

-

22

8-18

250

280

80

280

195

160

135

-

22

8-18

280

350

100

350

230

190

160

-

24

8-23

400

500

4.0

25

160

115

85

65

58

16

4-14

160

180

32

180

135

100

78

66

18

4-18

180

200

40

230

145

110

85

76

18

4-18

220

220

50

250

160

125

100

88

20

4-18

230

240

65

265

180

145

120

110

22

8-18

250

280

80

280

195

160

135

121

22

8-18

280

350
