  产品名称： Q41F国标法兰球阀
  产品型号： Q41F


  咨询电话：021-24282160 李工
 相关产品
 Q41F国标法兰球阀


Q41F型法兰浮动球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃。驱动方式：手动、气动、电动、液动等。公称通径：DN15～250mm 1/2＂～10＂。

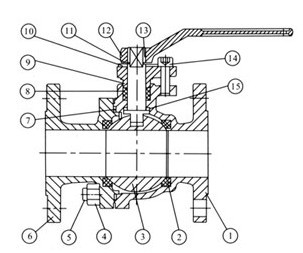

Q41F型法兰浮动球阀结构图：

试验压力：

压力等级
试验压力（Mpa)
公称压力（PN）
磅级(class)
壳体试验
密封试验
1.0
-
1.5
1.1
1.6
-
2.5
1.76
2.5
-
3.8
2.75
4.0
-
6.0
4.4
6.4
-
9.6
7.04
-
150
3.0
2.2
-
300
7.6
5.6
-
600
15.0
11.0
-
10K
2.4
1.5
-
20K
5.8
4.0

Q41F法兰浮动球阀技术规范;

设计依据
GB系列
API系列
设计标准
GB/T12237
API6D
ANSI B16.34
法兰连接结构长度
GB/T12221
API6D
ANSI B16.10
结构长度（焊接）
GB/T15188.1
API6D
ANSI B16.10
连接法兰
GB/T9113
JB/T79
Hg20592
ANSI B16.5 B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
API6D
API598

Q41F法兰浮动球阀主要零件及材质；

序号
No.
零件名称
材质
GB
ASTM
1
阀体
WCB
A216-WCB
2
密封圈
PTFE
PTFE
3
球体
1Cr18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
右体
WCB
A216-WCB
7
垫片
柔性石墨+不锈钢
B12.10-304/F.G
8
填料
PTFE
PTFE
9
填料压盖
WCB
A216-WCB
10
定位片
25
A105
11
挡圈
65Mn
AISI 1066
12
手柄
Kt33
A47-667 Gr.32510
13
阀杆
1Cr33
A276-410
14
螺钉
35
A193-B7
15
止推垫片
PTFE
PTFE

订货须知：
产品名称与型号②产品口径③ Q41F型是否带附件，以便正确选型。热线电话：021-24282160，若已由设计单位选定的Q41F型号，请按型号直接向我厂销售部订购。感谢您访问Q41F球阀专栏。（穆科阀业）
