   首页 - 产品展厅 - 产品介绍
  产品名称: 手动真空蝶阀
  产品型号: GI系列
  手动真空蝶阀

  咨询电话:021-24282160 李工
 相关产品
 气动真空蝶阀
 电动真空蝶阀
 手动真空蝶阀

手动真空蝶阀用途和使用范围:
  GI系列手动真空蝶阀是在1.3×10-5~3×105Pa的真空系统中用来开启或隔断气流的阀门。

GI系列手动真空蝶阀的主要性能:
● 漏率:≤1.3×10-9Pa.M3/S;
● 适用压力范围:1.3×10-5Pa~3×105Pa;
● 工作温度:氟橡胶-25℃~+150℃;
● 安装位置:任意;
● 阀板两侧压力差对阀门开、关无关;
● 寿命:≥10000次。
原理:
阀杆插入体内,阀板固定在阀杆上,转动900达到开关目的。

特点:
● GI系列是经过一系列改进过的蝶阀:
● 阀门能承受正压力;
● 阀杆上下不窜动;
● 开、关有限位结构,阀板有锁定装置;

主要零件材料:
体、杆、板   不锈钢、碳钢镀镍;
密封件     氟橡胶、丁腈胶。

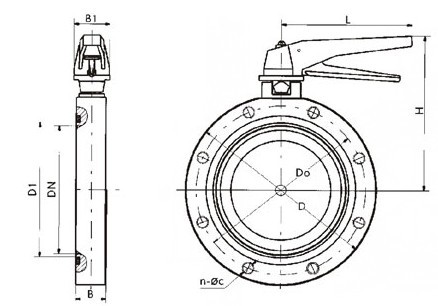

手动真空蝶阀结构图:
外形连接尺寸:
真空标准:GB6070
型号
DN
D
D0
B
N
C
H
L
GI-32
32
90
70
22
4
9
130
140
GI-40
40
100
80
22
4
9
140
155
GI-50
50
110
90
22
4
9
150
170
GI-63
63
130
110
28
4
9
170
190
GI-80
80
145
125
28
8
9
185
212
GI-100
100
165
145
28
8
9
206
242
GI-125
125
200
175
34
8
11
240
283
GI-160
150
225
200
34
8
11
265
320
GI-200
200
285
260
40
12
11
334
400
GI-250
250
335
310
45
12
11
384
473
GI-320
300
425
395
50
12
147
472
568
GI-400
400
510
480
60
16
14
560
700


真空标准:JB919
型号
DN
D
D0
B
N
C
H
L
GI-32
32
78
64
22
4
7
118
134
GI-40
40
85
70
22
4
7
125
147
GI-50
50
110
90
22
4
9
150
170
GI-63
63
125
105
28
4
9
165
187
GI-80
80
145
125
28
4
9
185
212
GI-100
100
170
145
28
4
12
210
244
GI-125
125
195
170
34
4
12
238
280
GI-150
150
220
195
34
8
12
263
317
GI-200
200
275
250
40
8
12
324
396
GI-250
250
330
300
45
8
14
378
467
GI-300
300
380
350
50
8
14
428
546
GI-400
400
500
465
60
8
18<TD

订货须知:
产品名称与型号产品口径 GI系列是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的GI系列号,请按型号直接向我厂销售部订购。感谢您访问蝶阀专栏。(穆科阀业)
