   首页 - 产品展厅 - 产品介绍
  产品名称： Q45F三通四密封球阀
  产品型号： Q45F


  咨询电话：021-24282160 李工
 相关产品
 Q45F三通四密封球阀


Q45F三通四密封球阀设计、制造按API600 API6D ● 2、Q45F球阀结构长度按ZMV-2002 ● 3、Q45F球阀法兰尺寸按ANSIB16.5 ● 4、试验和检验按API598 API6D

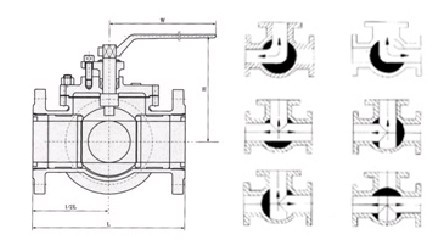

Q45F三通四密封球阀结构图：

Q45F三通四密封球阀主要零件材料：

序号
No.
材料标准
材料牌号
序号
No.
材料标准
材料牌号
碳钢
不锈钢
碳钢
不锈钢
零件名称
GB
ASTM
GB
ASTM
零件名称
GB
ASTM
GB
ASTM
01
排污塞
2Cr13
A276-410
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
14
垫圈
氟橡胶；PTFE；金属夹石墨
02
阀体
WCB
A216-WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M0 2 Ti
CF8/CF8M/
CF3/CF3M
15
阀盖
WCB
A216-WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M0 2 Ti
CF8/CF8M/
CF3/CF3M
03
阀座O形圈
氟橡胶
氟橡胶
氟橡胶
氟橡胶
16
止推轴承
PTFE
PTFE
PTFE
PTFE
04
阀座弹簧
17-7PH
17-7PH
17-7PH
17-7PH
17
压环
25镀铬
25HRC
A105镀铬
A105HRC
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316
05
阀座
PTFE;PPL
PTFE;PPL
PTFE;PPL
PTFE;PPL
18
填料O形圈
氟橡胶
氟橡胶
氟橡胶
氟橡胶
06
阀座支承圈
25镀铬
25HRC
A105镀铬
A105HRC
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316
19
阀杆O形圈
氟橡胶
氟橡胶
氟橡胶
氟橡胶
07
球体
1Cr18Ni9Ti
304
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316
20
阀杆填料
石墨
08
球体键
40Cr
40Cr
1Cr17Ni2
1Cr17Ni2
21
填料压盖
25镀铬
25HRC
A105镀铬
A105HRC
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316
09
上阀杆
2Cr13
A276-410
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
22
螺钉
35CrMoA
A193-B7
1Cr17Ni2
A193-B8M
10
侧盖
WCB
A216-WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M0 2 Ti
CF8/CF8M/
CF3/CF3M
23
支架
WCB
WCB
WCB
WCB
11
垫圈
氟橡胶；PTFE；金属夹石墨
17-7PH
24
键
40Cr
40Cr
1Cr17Ni2
1Cr17Ni2
12
螺母
45
A194-2H
0Cr18Ni
A194-8M
25
盲板
WCB
A216-WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M0 2 Ti
CF8/CF8M/
CF3/CF3M
13
双头螺柱
35CrMoA
A193-B7
1Cr17Ni2
A193-B8M

Q45F三通四密封球阀主要外形尺寸;

尺寸
inch
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
5"
6"
8"
10"
12"
DN
15
20
250
40
40
50
65
80
100
125
150
200
250
300
L
mm
140
160
180
200
220
240
260
280
320
380
440
540
-
-
H
mm
90
95
105
115
135
140
155
185
210
275
305
335
-
-
W
mm
140
140
155
250
250
350
350
420
700
1000
1300
1800
-
-
1/2(L)
mm
70
80
90
100
110
120
130
140
160
190
220
270
-
-

Q45F三通四密封球阀主要外形尺寸 :

尺寸
inch
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
5"
6"
8"
10"
12"
DN
15
20
250
40
40
50
65
80
100
125
150
200
250
300
mm
140
160
180
200
220
240
260
280
320
380
440
540
-
-
L
mm
90
95
105
115
135
140
155
185
210
275
305
335
-
-
H
mm
140
140
155
250
250
350
350
420
700
1000
1300
1800
-
-
W
mm
70
80
90
100
110
120
130
140
160
190
220
270
-
-

订货须知：
产品名称与型号②产品口径③ D343H型是否带附件，以便正确选型。热线电话：021-24282160，若已由设计单位选定的D343H型号，请按型号直接向我厂销售部订购。感谢您访问球阀专栏。（穆科阀业）
