设计标准：API1609-83
法兰连接尺寸：JIS B2212 ??JIS B2213 ??JIS B2214
结构长度：JIS B2002-1987
压力试验：JIS B2003-1987
驱动形式
手柄、蜗轮、气动、电动等



日标蝶阀主要技术参数：

公称通径	DN(mm)	830W	830L
		2〞~36〞	2〞~36〞
公称压力	PN(MPa)	10K	20K
试验压力	强度试验	1.5	3.0
	密封试验	1.1	2.2
适用介质	水、蒸汽、油品、海水等
适用温度	-29℃~425℃

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

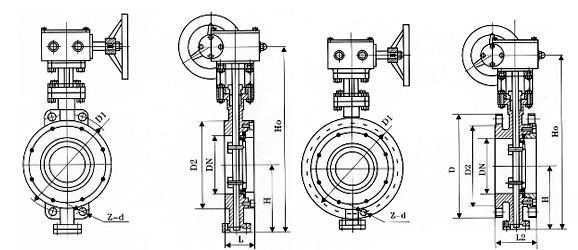

公称通径		结构长度（标准值）	外形尺寸（参考值 ）													连接尺寸（标准值）
			H	D373H						D673H			D973H			10K		20K
毫米	英寸	L		H1		A1		B1		H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180		200		625		245	72	530	250	255	120	4-19	120	8-19
65	21/2	46	115	370	180		200		625		245	72	530	250	255	140	4-19	140	8-19
80	3	49	120	380	180		200		645		245	72	565	250	255	150	8-19	160	8-23
100	4	56	138	420	180		200		675		355	92	600	250	255	175	8-19	185	8-23
125	5	64	164	460	180		200		715		355	92	640	250	255	210	8-23	225	8-25
150	6	70	175	555	270		280		800		355	92	705	300	315	240	8-23	260	12-25
200	8	70	208	605	270		280		850		250	170	775	300	315	290	12-33	305	12-25
250	10	76	243	680	270		280		925		250	170	945	300	315	355	12-25	380	12-27
300	12	83	283	800	380		420		1035		450	220	1070	300	315	400	16-25	430	16-27
350	14	92	310	835	380		420		1070		450	220	1140	300	315	445	16-25	480	16-33
400	16	102	340	915	450		470		1190		450	220	1210	300	315	510	16-27	540	16-33
450	18	114	380	960	480		490		1250		650	280	1335	575	714	565	20-27	605	20-33
500	20	127	410	1020	480		490		1290		650	280	1415	575	714	620	20-27	660	20-33
600	24	154	470	1225	480		490		1455		850	380	1605	656	810	730	24-33	770	24-39
700	28	165	550	1355	640		660		1585		850	380	1844	656	810	840	24-33	900	24-48
800	32	190	640	1470	640		660		1700		1250	380	2040	656	810	950	28-33	1030	24-56
900	36	203	710	1545	750		860		1965		1250	380	2255	785	863	1050	28-33	1140	28-56
1000	40	216	770	1795	850		900		2015		1250	380	2380	785	863	1160	28-39
1200	48	254	890	1965	850		900		2250		1250	380	2640	785	863	1380	32-39

公称通径		结构长度 （标准值）		外形尺寸（参考值 ）										连接尺寸（标准值）
		L		H	D373H			D673H			D973H			10K			20K
毫米	英寸	短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	605	245	72	530	250	255	155	120	4-19
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255	175	140	4-19	155	120	8-19
80	3	114	180	120	380	180	200	645	245	72	565	250	255	185	150	8-19	175	140	8-19
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	175	8-19	200	160	8-23
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-23	225	185	8-23
150	6	140	210	175	555	270	280	800	355	92	705	300	315	280	240	8-23	270	225	8-25
200	8	152	230	208	605	270	280	850	250	170	775	300	315	330	290	12-23	305	270	12-25
250	10	165	250	243	680	270	280	925	250	170	945	300	315	400	355	12-25	350	305	12-25
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	445	400	16-25	430	350	12-27
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	16-25	480	430	16-27
400	16	216	310	340	915	450	470	1190	450	220	1210	300	315	560	510	16-27	540	480	16-33
450	18	222	330	380	960	480	490	1250	650	280	1335	575	714	620	565	20-27	605	540	16-33
500	20	229	350	410	1020	480	490	1290	650	280	1415	575	714	675	620	20-27	675	605	20-33
600	24	267	390	470	1225	480	490	1455	850	380	1605	656	810	795	730	24-33	730	660	20-33
700	28	292	430	550	1355	640	660	1585	850	380	1844	656	810	905	840	24-33	845	770	24-39
800	32	318	470	640	1470	640	660	1700	1250	380	2040	656	810	1020	950	28-33	995	900	24-48
900	36	330	510	710	1545	750	860	1865	1250	380	2255	785	863	1120	1050	28-33	1140	1030	24-56
1000	40	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1235	1160	28-39	1250	1140	28-56
1200	48	, 470	630	890	1965	850	900	2226	1500	580	2640	785	863	1465	1380	32-39	<, /DIV>
