   首页 - 产品展厅 - 产品介绍
  产品名称: X43W-1.0C二通铸钢法兰式旋塞阀
  产品型号: X43W-1.0C


  咨询电话:021-24282160 李工
 相关产品
 X43W-1.0C二通铸钢法兰式旋塞阀


X43W-1.0C二通铸钢法兰式旋塞阀的启闭件是一个有孔的圆柱体,圆柱体与阀杆绕垂直于通道的轴线旋转,从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。

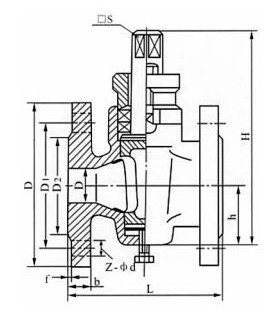

X43W-1.0C二通铸钢法兰式旋塞阀结构图:

X43W-1.0C二通铸钢法兰式旋塞阀主要性能规范:

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体

密封

X43W-0.6
X43W-0.6T

0.6

0.9

0.6

煤气、油品

≤100

X43W-0.6P

0.6

0.9

0.6

硝酸类

≤250

X43W-0.6R

0.6

0.9

0.6

醋酸类

≤250

X43W-0.6C

0.6

0.9

0.6

水、油品

≤200

X43W-1.0C二通铸钢法兰式旋塞阀主要尺寸:

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

Z-¢d

10

80

75

50

32

4×12

15

80

80

55

40

4×12

20

90

90

65

50

4×12

25

100

100

75

60

4×12

32

115

120

90

70

4×14

40

130

130

100

80

4×14

50

145

140

110

90

4×14

65

160

160

130

110

4×14

80

200

185

150

125

4×18

100

230

205

170

145

4×18

125

250

235

200

175

8×18

150

320

260

225

200

8×18

200

350

315

280

255

8×18

X43W-1.0C二通铸钢法兰式旋塞阀主要零件材料:

零件名称

阀 体

塞 子

填料压盖

填 料

X43W-0.6

灰铸铁

灰铸铁

可锻铸铁

油浸石棉盘根
柔性石墨

X43W-0.6T

铸 铜

铸 铜

铸 铜

X43W-0.6P

铬镍钛不锈钢

铬镍钛不锈钢

不锈钢

X43W-0.6R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

不锈钢

X43W-0.6C

铸 钢

铸 钢

铸 钢

订货须知:
产品名称与型号产品口径 X43W-1.0C型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的X43W-1.0C型号,请按型号直接向我厂销售部订购。感谢您访问X43W-1.0C旋塞阀专栏。(穆科阀业)
