   首页 - 产品展厅 - 产品介绍
  产品名称: 200X减压稳压阀
  产品型号: 200X


  咨询电话:021-24282160 李工
 相关产品
 200X减压稳压阀


200X减压稳压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。200X减压稳压阀用于生活给水消防给水及其他工业给水系统,通过调节减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到臧压目的。200X减压稳压阀性能稳定、安全可靠、安装调节方便,使用寿命长

200X减压稳压阀(可调式减压阀)结构特点和用途
    200X减压稳压阀
(可调式减压阀)由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
    200X减压稳压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。
    200X减压稳压阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

200X减压稳压阀(可调式减压阀)工作原理
     当阀门从进口端给水时,水流过针阀
进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
    当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定

200X减压稳压阀产品图:

200X减压稳压阀主要尺寸:

公称通径DN(mm)
尺寸(mm)
L
H
20
150
245
195
25
160
254
208
32
180
263
222
40
200
272
237
50
203
282
254
65
216
292
272
80
241
310
282
100
292
330
303
125
330
358
344
150
356
385
385
200
495
438
437
250
622
490
532
300
698
550
600
350
787
617
677
400
914
693
764
450
978
778
862
500
978
873
972
600
1230
980
1096

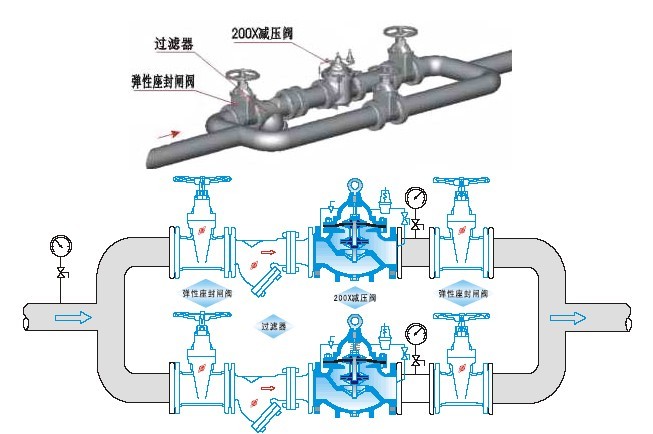

200X减压稳压阀安装示意图:

订货须知:
产品名称与型号产品口径 200X型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的200X型号,请按型号直接向我厂销售部订购。感谢您访问200X控制阀专栏。(穆科阀业)QQ:2964859854
