当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
    当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。

600X电动水力控制阀产品图：

600X水力控制阀主要尺寸：

公称通径 （mm）	尺 寸（mm）
	L	H 1	H
20	150	269	342
25	160	269	342
32	180	269	342
40	200	300	395
50	203	300	395
65	216	310	405
80	241	320	420
100	292	340	500
125	330	380	540
150	356	410	575
200	495	440	665
250	622	460	720
300	698	480	750
350	787	516	830
400	914	560	900
450	978	560	900

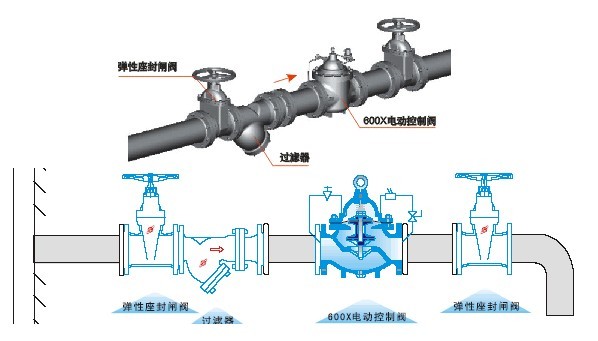

600X电动水力控制阀安装示意图：

订货须知：

产品名称与型号②产品口径③ 600X型是否带附件，以便正确选型。热线电话：021-24282160，若已由设计单位选定的600X型号，请按型号直接向我厂销售部订购。感谢您访问600X控制阀专栏。（穆科阀业）
