   首页 - 产品展厅 - 产品介绍

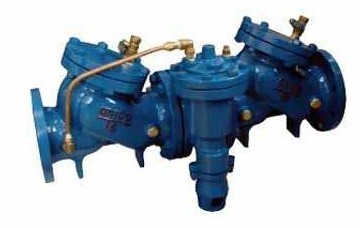

  产品名称: HS41XA带过滤防污隔断阀
  产品型号: HS41XA


  咨询电话:021-24282160 李工
 相关产品
 HS41X防污隔断阀
 HS41XA带过滤防污隔断阀


HS41XA带过滤防污隔断阀

HS41XA带过滤防污隔断阀  产品简介:

HS41XA带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成,第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中坚腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。

次产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。

HS41XA带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成,第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中坚腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。

次产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。

HS41XA带过滤防污隔断阀  主要技术参数

公称压力

公称通径

适用介质

适用温度

法兰标准

试验标准

1.0~2.5MPa

50~600mm

0~80℃

GB/T 17241.6GB/T 9113

GB/T 13927API598



HS41XA带过滤防污隔断阀  主要零件材质如下:



零件名称

材质

阀体、阀盖

铸铁、碳钢、不锈钢

阀瓣

碳钢、不锈钢、丁腈橡胶

阀杆

铝青铜、铬不锈钢

膜片

丁腈橡胶

膜片压板

碳钢、不锈钢

弹簧

不锈钢

HS41XA带过滤防污隔断阀  主要外形及安装尺寸

型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A



HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

订货须知:
产品名称与型号产品口径 HS41XA型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的HS41XA型号,请按型号直接向我厂销售部订购。感谢您访问HS41XA控制阀专栏。(穆科阀业)
