   首页 - 产品展厅 - 产品介绍
  产品名称: Y型拉杆伸缩过滤器
  产品型号: Y型


  咨询电话:021-24282160 李工


Y型伸缩过滤器是Y型过滤器与伸缩接头的组合,主要用于高层建筑、多层建筑或工厂内给排水配管,通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,便于清除杂物以保证阀类或设备之正常使用。 Y型拉杆过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。另加不锈钢伸缩拉杆,补偿管道尺寸,安装灵活,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2。

过滤器通常安装于水力控制阀等设备的进口端,防止颗粒性杂质进入通道,造成堵塞,使阀门或其他设备失灵而不能正常使用,过滤器是水力控制阀及精密的易堵塞的机械产品所必须具备的管道过滤设备.过滤器也适用于空调与通风系统预过滤、洁净室回风过滤、局部高效过滤装置的预过滤,具有运行管理方便,过滤速度高,冲洗简单可靠等优点;管道过滤装置种类有很多,包括:篮式、手摇式、T型、Y型、U型、ZPG型等。

    Y型过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便、纳污量大等等特点,主要用于水、蒸气等介质。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。可根据用户需要设置过滤网的目数。

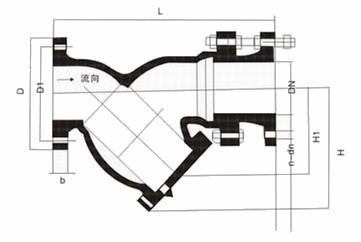

Y型拉杆伸缩过滤器结构图:

Y型拉杆伸缩过滤器连接尺寸:

Y型拉杆型通径DN
L
D
D1
D2
B
f
n-φ
50
300
160
125
100
16
3
4-φ18
65
350
180
145
120
18
3
4-φ18
80
400
195
160
135
20
3
8-φ18
100
450
215
180
155
20
3
8-φ18
125
500
245
210
185
22
3
8-φ18
150
550
280
240
210
24
3
8-φ23
200
650
335
295
265
26
3
12-φ23
250
775
405
355
320
30
3
12-φ25
300
900
460
410
375
30
4
12-φ25

Y型拉杆伸缩过滤器零件材料:

伸缩过滤器壳体材质
碳钢WCB、 黄铜B62
不锈钢304、316、316L
密封件材质
耐油石棉、丁腈橡胶、聚四氟乙烯
滤框滤网材质
不锈钢304、316、316L
过滤精度(目/in)
10~300
环境温度(℃)
-30~380
-80~450
伸缩过滤器公称压力(MPa)
0.6~5.0(150Lb~600Lb)
Y型拉杆型防爆级别
BS5501: IIA、IIB、IIC

订货须知:产品名称与型号产品口径 Y型型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的Y型型号,请按型号直接向我厂销售部订购。感谢您访问过滤器专栏。(穆科阀业)QQ975557343



 Y型拉杆伸缩过滤器
