  产品名称: 保温夹套蓝式过滤器
  产品型号: SBL


  咨询电话:021-24282160 李工


保温夹套蓝式过滤器概述:过滤器通常安装于水力控制阀等设备的进口端,防止颗粒性杂质进入通道,造成堵塞,使阀门或其他设备失灵而不能正常使用,过滤器是水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。过滤器也适用于空调与通风系统预过滤、洁净室回风过滤、局部高效过滤装置的预过滤,具有运行管理方便,过滤速度高,冲洗简单可靠等优点;过滤器种类有很多,包括:篮式、手摇式、T型、Y型、U型、ZPG型等。

维修与保养:1) 管道过滤器的核心部位是过滤芯件,过滤芯由滤框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护; 2) 当工作一段时间后,过滤器滤芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除滤芯内的杂质; 3) 清洗杂质时,特别注意过滤器过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去后,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏; 4) 如发现不锈钢钢丝网变形或损坏,需马上更换。

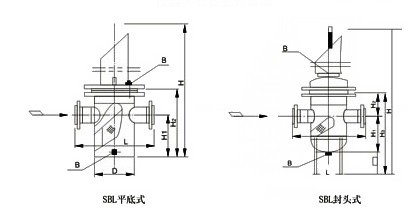

保温夹套蓝式过滤器结构图:

SBL型 法兰连接直通平底篮式过滤器

公称直径 ND

φ

L

H1

H2

H

排放口“ B”

有效过滤面积 (m2)

25

76

220

160

260

480

R1/2″

0.003619

32

89

220

165

270

495

R1/2″

0.003619

40

108

280

180

300

550

R1/2″

0.005718

50

133

280

180

300

550

R1/2″

0.005718

65

133

330

220

350

650

R1/2″

0.009613

80

159

340

260

400

740

R1/2″

0.01539

100

219

420

310

470

680

R1/2″

0.02464

150

273

500

430

620

1175

R3/4″

0.04866

200

325

560

530

780

1495

R3/4″

0.07858

250

426

660

640

930

1810

R3/4″

0.12005

300

478

750

840

1200

2310

R3/4″

0.16537


SBL
型 法兰连接直通封头篮式过滤器

公称直径 DN

Do

n-y

φ

L

H1

H2

H3

H

排放口“ B ”

有效过滤面积 (m2)

200

290

4-16

325

560

540

230

1070

1875

R3/4″

0.07858

250

375

4-16

426

660

650

270

1220

2170

R3/4″

0.12065

300

420

4-16

480

750

860

320

1420

2670

R3/4″

0.16537

350

460

4-16

500

800

1010

370

1680

3085

R1″

0.2225

400

500

4-16

550

840

1150

400

1850

3445

R1″

0.2916

450

550

4-16

600

960

1310

440

2050

3810

R1″

0.3642

500

640

4-16

700

1080

1440

470

2210

4145

R1″

0.4587

订货须知:产品名称与型号产品口径保温夹套蓝式过滤器型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的保温夹套蓝式过滤器型号,请按型号直接向我厂销售部订购。感谢您访问过滤器专栏。(穆科阀业)QQ975557343



, oNormal align=left>
SBL
型 法兰连接直通封头篮式过滤器

公称直径 DN

Do

n-y

φ

L

H1

H2

H3

H

排放口“ B ”

有效过滤面积 (m2)

200

290

4-16

325

560

540

230

1070

1875

R3/4″

0.07858

250

375

4-16

426

660

650

270

1220

2170

R3/4″

0.12065

300

420

4-16

480

750

860

320

1420

2670

R3/4″

0.16537

350

460

4-16

500

800

1010

370

1680

3085

R1″

0.2225

400

500

4-16

550

840

1150

400

1850

3445

R1″

0.2916

450

550

4-16

600

960

1310

440

2050

3810

R1″

0.3642

500

640

4-16

700

1080

1440

470

2210

4145

R1″

0.4587

订货须知:产品名称与型号产品口径保温夹套蓝式过滤器型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的保温夹套蓝式过滤器型号,请按型号直接向我厂销售部订购。感谢您访问过滤器专栏。(穆科阀业)QQ2964859854
