公称通径

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

备注

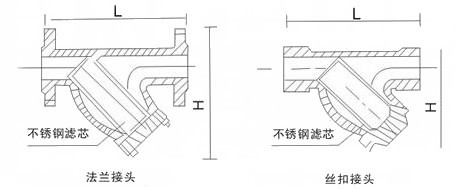

外形尺寸

L

125

150

160

180

195

215

250

285

300

350

括号中的数字为丝扣接口DN15至DN20的尺寸其他均为法兰接口尺寸

H

102

119

125

145

164

186

238

273

306

310

SG-16型参考单位（元）

公称通径

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

外形尺寸

L

380

480

545

605

660

780

850

885

1150

H

400

470

480

640

642

830

900

1000

1200

SG-16型参考单位（元, ）

序号

名称

型号

公称压力Kgf/cm2

公称通径

连接方式

滤芯材料

壳体材料

用途

1

水过滤器

SG-16

16

Dg15-50

Dg15-450

丝扣法兰

不锈钢

1Cr18Ni9Ti

铸铁

本系列用于水及无腐蚀性液体分质，其中SG-16型最常用于采暖、供热、制冷空调工程，QG系列用于蒸汽、压缩空气等无腐蚀性工业气体介质，其中QG-16型为常用

2

汽过滤器

QG-16

3

水过滤器

SG-25C

25

Dg15-450

法兰

铸铁

代号（C）

4

汽过滤器

QG-25C

5

水过滤器

SG-40C

40

Dg15-450

凹凸式法兰

铸铁

代号（G）

6

汽过滤器

QG-40C

7

水过滤器

SG-16p

16

Dg15-50

Dg15-450

丝扣法兰

不锈钢

1Cr18Ni9Ti

不锈钢

1Cr18Ni9Ti

代号（P）

本系列用于酸、碱等腐蚀性液体介质，QG系列用酸气及其他腐蚀性气体介质

8

汽过滤器

QG-16p

9

水过滤器

SG-25p

25

Dg15-450

法兰

10

汽过滤器

QG-25p

11

水过滤器

SG-40p

40

Dg15-450

凹凸式法兰
