   首页 - 产品展厅 - 产品介绍
  产品名称: YQ油过滤器
  产品型号: YQ


  咨询电话:021-24282160 李工

YQ油过滤器产品介绍:该产品安装在供水系统中,油路系统,空调系统,或蒸气、燃气系统与减压阀、止回阀、液压水位控制阀及其它对水质、有要求的场合配套使用,可除去介质中的各种杂物(砂子、铁块及其它各种异物),以保证各类阀门正常工作。

YQ油过滤器工作原理:该产品安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留
于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

YQ油过滤器技术参数:公积压力:1.6MPa
           适用介质:洁净水、油品、气体、蒸汽、天燃气
           用温度:≤320℃

过滤器,滤芯全部采用不锈钢制作,工作压力有:16、25、40Kg/cm2三种、壳体有铸铁、铸钢(代号C)及不锈钢(代号P)三种,由于设计单位或用
户造用。系列水过滤器,在一般训算额定流速下,压力损失为0.052-0.12米水柱。

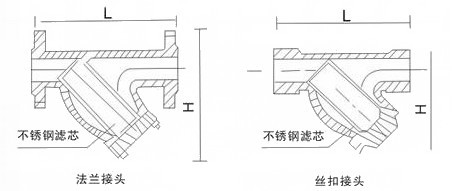

YQ油过滤器结构图:
公称通径
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
DN125
备注
外形尺寸
L
125
150
160
180
195
215
250
285
300
350
括号中的数字为丝扣接口DN15DN20的尺寸其他均为法兰接口尺寸
H
102
119
125
145
164
186
238
273
306
310
SG-16型参考单位(元)









公称通径
DN150
DN200
DN250
DN300
DN350
DN400
DN450
DN500
DN600

外形尺寸
L
380
480
545
605
660
780
850
885
1150

H
400
470
480
640
642
830
900
1000
1200

SG-16型参考单位(元)










分类说明
序号
名称
型号
公称压力Kgf/cm2
公称通径
连接方式
滤芯材料
壳体材料
用途
1
水过滤器
SG-16
16
Dg15-50
Dg15-450
丝扣法兰
不锈钢
1Cr18Ni9Ti
铸铁
本系列用于水及无腐蚀性液体分质,其中SG-16型最常用于采暖、供热、制冷空调工程,QG系列用于蒸汽、压缩空气等无腐蚀性工业气体介质,其中QG-16型为常用
2
汽过滤器
QG-16
3
水过滤器
SG-25C
25
Dg15-450
法兰
铸铁
代号(C)
4
汽过滤器
QG-25C
5
水过滤器
SG-40C
40
Dg15-450
凹凸式法兰
铸铁
代号(G)
6
汽过滤器
QG-40C
7
水过滤器
SG-16p
16
Dg15-50
Dg15-450
丝扣法兰
不锈钢
1Cr18Ni9Ti
不锈钢
1Cr18Ni9Ti
代号(P)
本系列用于酸、碱等腐蚀性液体介质,QG系列用酸气及其他腐蚀性气体介质
8
汽过滤器
QG-16p
9
水过滤器
SG-25p
25
Dg15-450
法兰
10
汽过滤器
QG-25p
11
水过滤器
SG-40p
40
Dg15-450
凹凸式法兰

订货须知:产品名称与型号产品口径YQ油过滤器型是否带附件,以便正确选型。热线电话:021-24282160,若已由设计单位选定的YQ油过滤器型号,请按型号直接向我厂销售部订购。感谢您访问过滤器专栏。(穆科阀业)
