  产品名称： 德标波纹管截止阀
  产品型号： WJ41


  咨询电话：021-24282160 李工
 相关产品

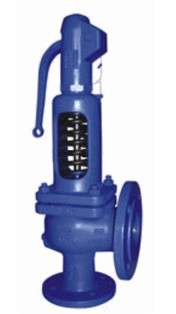

 德标安全阀
 德标涡轮蝶阀

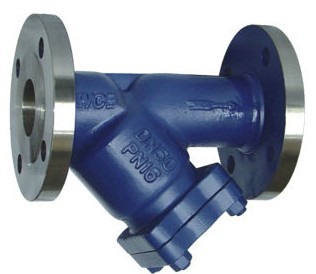

 德标Y型过滤器
 德标波纹管截止阀

德标波纹管截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

德标波纹管截止阀应用规范

结构长度
ANSIB16.10
设计标准
BS1873
法兰尺寸
ANSIB16.5
检验标准
API598

德标波纹管截止阀主要零件及材质

NO.
零件名称
Qty.
材料M
NO.
零件名称
Qty.
材料
1
阀体
1
WCB
 15
螺母
2
 A1942H
2
阀座
2
A105+HF
 16 阀母
1
 D-2
3
闸瓣
1
WCB+F6
 17 垫片
1
 A276410
4
止推垫
1
A276430
 18 螺母
1
 A291035
5
闸瓣盖
1
A276410
 19 手轮 1 60-40-18
6
阀杆
1
A18F6
 20 螺钉 1 A291035
7
垫片
1
304不锈钢+柔性石墨
 21 手套 1 A276410
8
阀盖
1
WCB

 22 填料 2 柔性石墨+不锈钢
9
螺柱
A193B7 23 填料
4-5
10
螺母
   A1942H 24
隔环
1
 A276410
11
销轴
 2 A291035 25
密封座
1
 A276410
12
开口销
 2 A570Gr.A 26
铆钉
2
 304
13
压板
 1 WCB
27
 铭牌
1
 304
14 螺栓 2 A193B7

德标波纹管截止阀主要连接尺寸及重量

NPS
d
in
2
2-1/2
3
4
5
6
8
10
12
14
16
mm
51
64
76
102
127
152
203
254
305
337
387
L-L1
(BF-BW)
in
 8.00 8.50 9.50 11.50 14.00 16.00 19.50 24.50 27.50 31.00 36.00
mm
 203 216 241 292 356 406 495 622 698 787 914
L2
(RTJ)
in
 8.50 9.00 10.00 12.00 14.50 16.50 20.00 25.00 28.00 31.50 36.50
mm
 216 229 254 305 368 419 508 635 711 800 927
d1
in
 3.62 4.13 5.00 6.18 7.32 8.50 10.63 12.76 15.00 16.26 18.50
mm
 92 105 127 157 186 216 270 324 381 413 470
d2
in
 4.75 5.50 6.00 7.50 8.50 9.50 11.75 14.25 17.00 18.75 21.25
mm
 120.5 139.5 152.5 190.5 216 241.5 298.5 362 432 476 540
D
in
 6.00 7.00 7.50 9.00 10.00 11.00 13.50 16.00 19.00 21.00 23.50
mm
 152 178 190 229 254 279 343 406 483 533 597
b
in
 0.75 0.88 0.94 0.94 0.94 1.02 1.14 1.22 1.26 1.38 1.46
mm
 16 17.5 19 24 25 26 29 31 32 35 37
n-Φd
in
 4-0.75 4-0.75 4-0.75 4-0.75 8-0.87 8-0.87 8-0.87 12-1.00 12-1.00 12-1.12 16-1.12
mm
 4-19 4-19 4-19 8-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29
H
(open)
in
 13.43 14.45 14.76 19.02 21.14 20.35 23.23 29.69 37.05 42.72 38.03
mm
 341 367 375 483 537 517 590 754 941 1085 966
W
in
 7.87 9.84 9.84 11.81 11.81 13.78 15.75 17.72 25.20 25.20 18.11
mm
 200 250 250 300 300 350 400 450 640 64 460
WT(kg)
BF
 22 29 42 64 77 105 154 288 507 617 810
BW
 19 25 34 49 65 82 131 249 430 580 763
