   首页 - 产品展厅 - 产品介绍
  产品名称： Z11H黄铜丝口闸阀
  产品型号： Z11H


  咨询电话：021-24282160 李工
 相关产品
 Z11H黄铜丝口闸阀


Z11H黄铜丝口闸阀主要参数;

Z11H、Z15T黄铜丝口闸阀通径（DN）：15-100mm　
压力（PN）：1.0MPa-1.6MPa
适用介质：水、蒸汽、油品
适用温度：≤4250C
阀体材质：铸铁、球墨铸铁、铜、碳钢、不锈钢

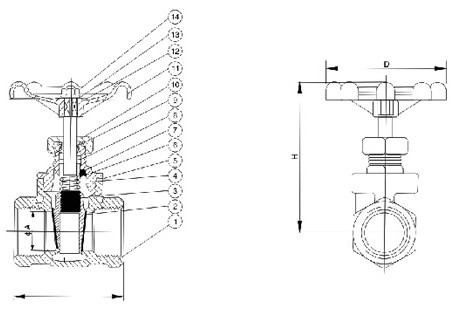

Z11H黄铜丝口闸阀结构图：

Z11H黄铜丝口闸阀主要性能规范

型号 公称压力PN(MPa) 试验压力Ps(MPa) 工作压力P(MPa) 工作温度(℃) 适用介质
壳体 密封 P20 P42
Z11H-25 2.5 3.8 2.8 2.5 1.4 ≤425 水、蒸汽、油品等非腐蚀性介质
Z11H-40 4.0 6.0 4.4 4.0 2.3
Z11H-64 6.4 9.6 7.0 6.4 3.7
Z11H-100 10.0 15.0 11.0 10.0 4.4
Z11H-160 16.0 24.0 17.6 16.0 -

Z11H黄铜丝口闸阀主要零件材料
零件名称 阀体、阀盖 闸板、阀座、阀杆 填料 阀杆螺母 手轮
材料 碳钢 铬不锈钢 石墨石棉盘根或柔性石墨 铜合金 可锻铸铁或球墨铸铁

Z11H黄铜丝口闸阀主要外型尺寸
公称通径DN（mm） L L1 H H1 D0 d D kg
15 80 16 142 155 100 10 34 1.9
20 90 18 143 160 100 13 40 2.0
25 100 22 164 186 120 18 50 3.3
32 120 22 187 216 140 24 58 4.8
40 130 24 215 250 160 29 66 6.7
50 140 25 233 276 180 37 78 9.6

订货须知：
产品名称与型号②产品口径③ Z11H型是否带附件，以便正确选型。热线电话：021-24282160，若已由设计单位选定的Z11H型号，请按型号直接向我厂销售部订购。感谢您访问球阀专栏。（穆科阀业）
