CKD1分体式电动二通阀   销售热线：021-24282160   15921203072  联系人：李工

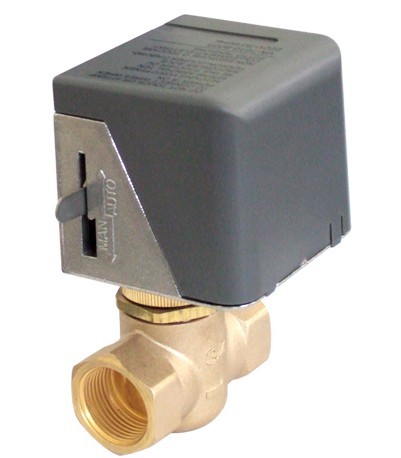

CKD1系列开关式电动阀由VA7010系列阀门驱动器和CKD系列铜阀门组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步马达驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。CKD1系列电动阀的驱动器与阀门采用螺纹联接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。

◆材质说明

●阀体材料：锻造黄铜

●阀杆材料：不锈钢（AISI302）

●密封材料：丁腈橡胶（NBR）

●驱动器底盘：压铸铝合金

●驱动器盖：阻燃ABS工程塑料

●工作介质：水

●介质温度：＜94℃

◆VA7010驱动器主要技术参数

◆CKD铜阀门主要技术参数

◆操作及注意事项

马达罩壳应防止滴水渗入。当阀装于水平管道时，安装位置及平面夹角不超过85°，如图二所示。当阀门装在垂直管道上时，马达罩壳必须防止漏水渗入。

拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按入缺口内卡住，阀门处于常开状态，每当电流首次通过电动阀门时，手动杆会再设定至自动位置。

◆安装须知

常闭二通阀和分流三通阀的安装如图三、四、五所示。对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体箭头指向。若带有辅助开关，其接线如图6所示。
