   首页 - 产品展厅 - 产品介绍
  产品名称: GJ641X气动管夹阀
  产品型号: GJ641X


  咨询电话:021-24282160 李工

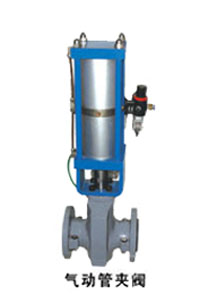

GJ641X气动管夹阀

结构和工作原理:
1结构:本阀门由左右阀体,橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
2工作原理:当顺转手轮时,使大小阀杆同时带动上下闸板,压缩管套,进行关闭,反转即行开启,这样,闸板在导柱之间上下往复完成阀门开闭工作。另外,因橡胶管套承力,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。

安装及维修:
伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
1本厂生产管夹阀尺寸符合机械工业部标准,出厂前经过试验, 按规定10Kg/cm2持续5分钟无泄漏,安装时不必拆洗调整更动。
2本阀在管道上任意安装,没有介质流向限制,久时使用,如有磨损或泄漏只需将阀体拆下,调换新管套,其阀体可长期使用,经济的确实惠。

主要性能规范

适用温度
使用介质
85
矿浆、磨料、干湿型粉尘类


主要零件材料

名称
材料
阀体
铝合金
套管
橡胶
阀杆
铸铜、碳钢
压杆
球墨铸铁
电动头
组合件
托架
球墨铸铁

主要外形连接尺寸(mm

公称通径
DN
公称压力
MPa
工作压力
MPa
L
L1
D
D1
Z-Φ
H
A
重量
kg
25
0.6
0.6
160
124
115
85
4-14


32
165
145
*140
100
4-18



40
190
157
*150
110
4-18



50
210
160
160
125
4-18



65
250
199
180
145
4-18



80
300
222
195
160
4-18



100
350
250
215
180
8-18



125
430
318
245
210
8-18



150
500
350
280
240
8-23
1000
265

200
0.4
0.4
650
446
335
295
8-23
1174
330

250
800
516
*395
350
12-23



300
950
562
*445
400
12-23



  采用标准     设计与制造:Q/JBGN02     结构长度:Q/JBGN02     法兰连接尺寸:JB78PN1.0MPa
