   首页 - 产品展厅 - 产品介绍
  产品名称: GJ6B41X-6L常闭型气动管夹阀
  产品型号: GJ6B41X-6L


  咨询电话:021-24282160 李工

GJ6B41X-6L常闭型气动管夹阀
GJ6B41X-6L常闭型气动管夹阀由上下铸铁、铸钢阀体、橡胶管套、大小阀杆、闸板、上下导柱、气动装置等零件组成,也可根据需要选择驱动装置。GJ6B41X-6L常闭型气动管夹阀广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。

Gj6b41x-6l type normal close type pneumatic pipe clamp valve

主要性能规范

适用温度 适用介质 注:此为本厂基型产品适用温度,如有不同要求请参阅前页进行选择。
≤85。C 矿浆、磨料、干温型粉尘类


主要零件的材料
名称 阀体 套管 阀杆 缸体 活塞 压杆 托架
材 料 铝合金 橡胶 铸铜、碳钢 碳钢 碳钢 铝合金 球墨铸铁

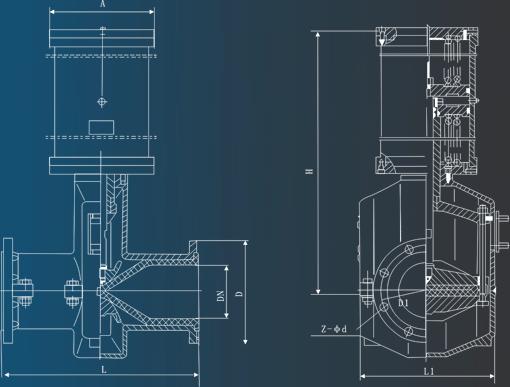

主要外形尺寸和连接尺寸(mm)
公称通径
DN/mm
公称压力
/MPa
工作压力
/MPa
L L1 D D1 Z-φd H A 重量
kg
25 0.6 0.6 160 124 115 85 4-14
32 165 145 *140 100 4-18
40 190 157 *150 110 4-18
50 210 160 160 125 4-18
65 250 199 180 145 4-18
80 300 222 195 160 4-18
100 350 250 215 180 8-18
125 430 318 245 210 8-18
150 500 350 280 240 8-23
200 650 446 335 295 8-23
250 800 516 *392 350 12-23 1000 265
300 950 562 *445 400 12-23 1174 330
采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa)
注:带*者法兰标准为GB4216(PN1.0MPa)
